K8S 之 Ingress Nginx

发表于 更新于 分类于 ， 置顶 精品
阅读次数： 本文字数： 2k 阅读时长 ≈ 7 分钟

摘要

Ingress 简介

  • Ingress(缩写为 ing) 提供从集群外部到集群内服务的 HTTP 和 HTTPS 路由(7层)。 流量路由由 Ingress 资源所定义的规则来控制。

  • 实际上 Ingress-Nginx 内置了 nginx，由 nginx 其负责接收请求并转发给后端服务。

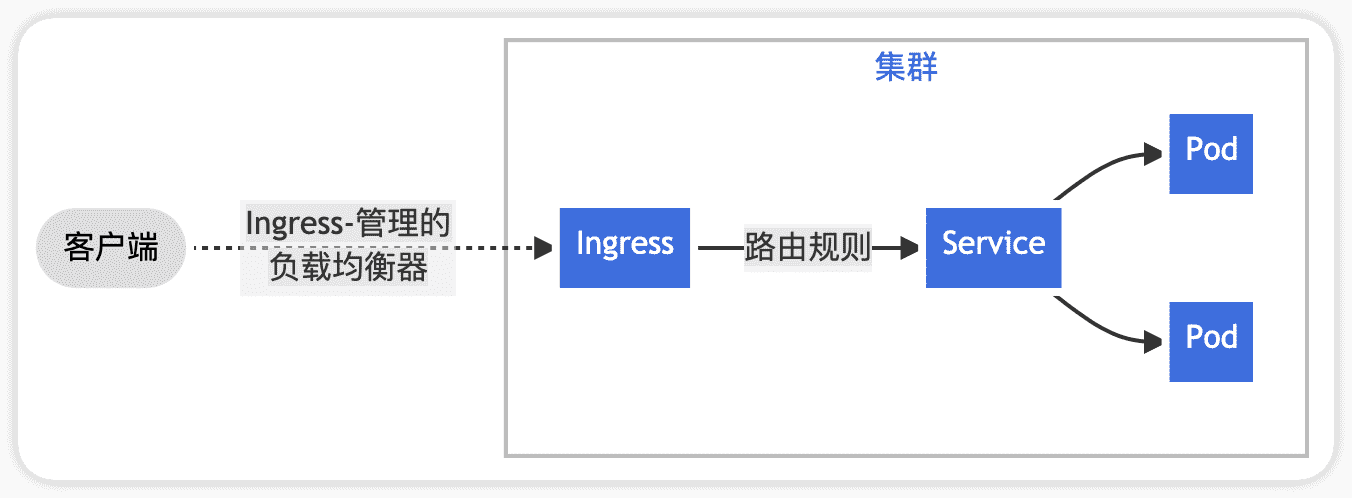

  • 下面是 Ingress 的一个简单示例，可将所有流量都发送到同一 Service

安装 Ingress-Nginx

  • 安装时要注意 ingress-nginx 的版本和 Kubernetes 的版本兼容性，参考 Github:ingress-nginx。

  • 获取对应版本的yaml文件

1
2
3
# 下载最新的 v1.13.0 版本，其支持 Kubernetes 1.33 版本
export INGRESS_NGINX_VERSION=v1.13.0
curl -L -o ingress-nginx-controller.yaml https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-${INGRESS_NGINX_VERSION}/deploy/static/provider/cloud/deploy.yaml

  • 安装 ingress-nginx

这里要注意，ingress-nginx 的 service/ingress-nginx-controller 默认使用 LoadBalancer 类型，所以需要先使 k8s 集群支持 LoadBalancer 类型，可以参考 K8S 之 Service 中 LoadBalancer 部分。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
$ kubectl apply -f ingress-nginx-controller.yaml
namespace/ingress-nginx created
serviceaccount/ingress-nginx created
serviceaccount/ingress-nginx-admission created
role.rbac.authorization.k8s.io/ingress-nginx created
role.rbac.authorization.k8s.io/ingress-nginx-admission created
clusterrole.rbac.authorization.k8s.io/ingress-nginx created
clusterrole.rbac.authorization.k8s.io/ingress-nginx-admission created
rolebinding.rbac.authorization.k8s.io/ingress-nginx created
rolebinding.rbac.authorization.k8s.io/ingress-nginx-admission created
clusterrolebinding.rbac.authorization.k8s.io/ingress-nginx created
clusterrolebinding.rbac.authorization.k8s.io/ingress-nginx-admission created
configmap/ingress-nginx-controller created
service/ingress-nginx-controller created
service/ingress-nginx-controller-admission created
deployment.apps/ingress-nginx-controller created
job.batch/ingress-nginx-admission-create created
job.batch/ingress-nginx-admission-patch created
ingressclass.networking.k8s.io/nginx created
validatingwebhookconfiguration.admissionregistration.k8s.io/ingress-nginx-admission created

# 查看ingress-nginx资源
$ k get all -n ingress-nginx
NAME                                           READY   STATUS    RESTARTS   AGE
pod/ingress-nginx-controller-95f6586c6-nznwq   1/1     Running   0          2m46s

NAME                                         TYPE           CLUSTER-IP      EXTERNAL-IP     PORT(S)                      AGE
service/ingress-nginx-controller             LoadBalancer   10.96.112.234   10.211.55.201   80:30168/TCP,443:30600/TCP   2m46s
service/ingress-nginx-controller-admission   ClusterIP      10.96.245.155   <none>          443/TCP                      2m46s

NAME                                       READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/ingress-nginx-controller   1/1     1            1           2m46s

NAME                                                 DESIRED   CURRENT   READY   AGE
replicaset.apps/ingress-nginx-controller-95f6586c6   1         1         1       2m46s

# 查看 IngressClass 资源
$ k get ingressclasses.networking.k8s.io
NAME    CONTROLLER             PARAMETERS   AGE
nginx   k8s.io/ingress-nginx   <none>       14m

创建 Ingress 资源

  • ingress-demo.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
apiVersion: networking.k8s.io/v1
kind: Ingress                   # Ingress 资源
metadata:
  name: web-ingress             # Ingress 名称
  namespace: default            # Ingress 所在的命名空间
spec:
  ingressClassName: nginx       # Ingress 使用的 IngressClass
  rules:
  - host: nginx.hanqunfeng.com  # 转发域名，支持通配符 *.hanqunfeng.com
    http:
      paths:
      - pathType: Prefix        # 路径匹配规则, 前缀匹配
        path: /                 # 路径
        backend:                # 后端服务
          service:              # 声明后端是一个 service
            name: nginx         # service名称，提前创建好 service，类型可以是ClusterIP、NodePort、LoadBalancer任意，推荐ClusterIP，因为使用 ingress 的话，就没必要创建其它类型的 service 了
            port:               # 端口
              number: 80        # service的端口

  • 查看 ingress 资源

1
2
3
$ k get ing -n ns1
NAME          CLASS   HOSTS                  ADDRESS         PORTS   AGE
web-ingress   nginx   nginx.hanqunfeng.com   10.211.55.201   80      80s

  • 访问 web-ingress

1
2
3
# 将域名 nginx.hanqunfeng.com 解析到 10.211.55.201，如果是内部域名可以通过 hosts 文件添加解析
# 只能通过 nginx.hanqunfeng.com 访问，不能通过 10.211.55.201 访问
curl http://nginx.hanqunfeng.com

让 Ingress 支持 HTTPS 访问

  • 创建证书，可以在阿里云上申请一个免费的证书

  • 创建 secret

1
2
3
4
kubectl create secret tls nginx-tls \
    --key=nginx.hanqunfeng.com.key \
    --cert=nginx.hanqunfeng.com.pem \
    -n default

  • 也可以通过yaml创建

1
2
3
4
5
6
7
8
9
apiVersion: v1
kind: Secret
metadata:
  name: nginx-tls
  namespace: default
data:
  tls.crt: base64 编码的证书，而非文件路径
  tls.key: base64 编码的私钥，而非文件路径
type: kubernetes.io/tls

  • 你的 Ingress 资源需要增加 tls 字段，引用一个 Secret 存储的 TLS 证书。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
apiVersion: networking.k8s.io/v1
kind: Ingress                   # Ingress 资源
metadata:
  name: web-ingress             # Ingress 名称
  namespace: default            # Ingress 所在的命名空间
spec:
  ingressClassName: nginx       # Ingress 使用的 IngressClass
  tls:                          # 配置 TLS
  - hosts:                      # 域名列表
    - nginx.hanqunfeng.com      # 域名
    secretName: nginx-tls       # 存放证书的 Secret
  rules:
  - host: nginx.hanqunfeng.com  #转发域名
    http:
      paths:
      - pathType: Prefix        # 路径匹配规则, 前缀匹配
        path: /                 # 路径
        backend:                # 后端服务
          service:              # service
            name: nginx         # service名称
            port:               # 端口
              number: 80        # service的端口
1
2
3
4
5
6
7
8
9
10
# 重新运行ingress
k apply -f nginx-ingress.yaml

# 查看ingress，此时多了一个 443 端口
$ k get ing
NAME          CLASS   HOSTS                  ADDRESS         PORTS     AGE
web-ingress   nginx   nginx.hanqunfeng.com   10.211.55.201   80, 443   51s

# 访问https，但此时 80 端口访问不了，需要配置 80 端口重定向到 443
curl https://nginx.hanqunfeng.com

80端口重定向到443

  • nginx ingress controller，它内置支持重定向，你可以在 Ingress 上添加 annotation

1
2
3
metadata:
  annotations:
    nginx.ingress.kubernetes.io/force-ssl-redirect: "true"  # 80 重定向到 443

  • 完整的yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: web-ingress
  namespace: default
  annotations:
    nginx.ingress.kubernetes.io/force-ssl-redirect: "true"
spec:
  ingressClassName: nginx
  tls:
  - hosts:
    - nginx.hanqunfeng.com
    secretName: nginx-tls
  rules:
  - host: nginx.hanqunfeng.com
    http:
      paths:
      - pathType: Prefix
        path: /
        backend:
          service:
            name: nginx
            port:
              number: 80

  • 访问测试

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
# 重新运行ingress
k apply -f nginx-ingress.yaml

# 默认情况下 curl 不会自动跳转，使用浏览器访问会自动重定向，308 表示永久重定向
$ curl http://nginx.hanqunfeng.com
<html>
<head><title>308 Permanent Redirect</title></head>
<body>
<center><h1>308 Permanent Redirect</h1></center>
<hr><center>nginx</center>
</body>
</html>

# 添加 -L 参数，curl 会自动跳转
$ curl -L http://nginx.hanqunfeng.com
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p><em>Thank you for using nginx.</em></p>
</body>
</html>

后记

ssl 证书过期怎么办？

1
2
3
4
5
# apply 会直接更新 Secret，而不是删除重建
kubectl create secret tls nginx-tls \
    --key=新的.key \
    --cert=新的.pem \
    -n default --dry-run=client -o yaml | kubectl apply -f -

  • Ingress Controller（如 nginx-ingress）通常会自动监听 Secret 变化，大概 30 秒 ~ 1 分钟内自动热加载新证书，无需重启 Pod。

pathType 可以设置哪些值？

  • 在 Kubernetes Ingress 的 pathType 字段中，一共可以设置以下三种值

pathType 值 含义 匹配规则说明
Exact 精确匹配 路径必须完全匹配
Prefix 前缀匹配 以指定路径为前缀即可匹配
ImplementationSpecific 由 Ingress Controller 自己决定 nginx 常常表现为前缀匹配

  • Exact 精确匹配，且区分大小写

1
2
3
4
# 只匹配 http://example.com/foo
# 不会匹配 /foo/abc 或 /foo/
- pathType: Exact
  path: /foo

  • Prefix 前缀匹配，且区分大小写

1
2
3
4
5
6
7
# 匹配所有以 /foo 开头的路径：
#   /foo
#   /foo/   # 会忽略尾部的 /
#   /foo/abc
#   /foo/bar/test
- pathType: Prefix
  path: /foo

  • ImplementationSpecific 控制器自定义（不推荐）

1
2
3
4
5
# 匹配规则由 Ingress Controller 决定；
# 在 nginx-ingress 中通常行为类似于 Prefix，但不保证兼容性；
# Kubernetes 官方不推荐生产使用，建议显式使用 Prefix 或 Exact。
- pathType: ImplementationSpecific
  path: /foo

设置缺省的 ingressclass

  • 我们可以设置一个缺省的 ingressclass 为默认值，这样，当创建ingress时，如果未指定ingressclass，则使用缺省值

  • 可以通过 kubectl patch 为 ingressclass 直接打上默认标识(通过 k edit ingressclass ingressclass-name 为其添加注解也可以)

1
2
3
4
5
6
7
# 查看 ingressclasses
$ k get ingressclasses
NAME    CONTROLLER             PARAMETERS   AGE
nginx   k8s.io/ingress-nginx   <none>       3h3m

# 设置 nginx 为默认 ingressclass，就是为其加上如下注解
$ kubectl patch ingressclass nginx -p '{"metadata": {"annotations":{"ingressclass.kubernetes.io/is-default-class":"true"}}}'

ingerss-nginx 应用示例

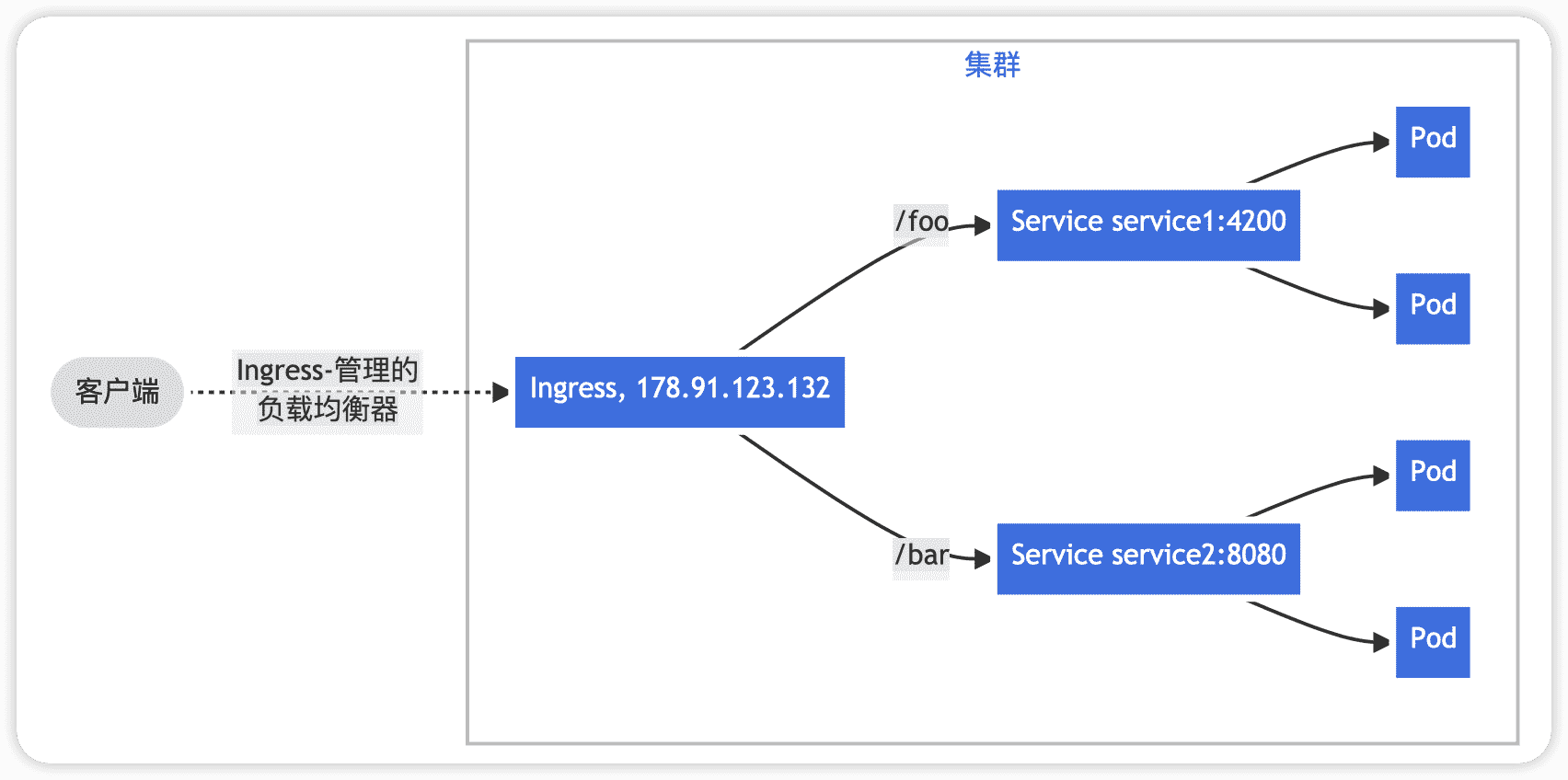

  • 同一域名不同路径

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: simple-fanout-example
spec:                       # 未指定 ingressClassName ,则使用 上文中设置的默认 ingressClassName
  rules:
  - host: foo.bar.com
    http:
      paths:
      - path: /foo
        pathType: Prefix
        backend:
          service:
            name: service1
            port:
              number: 4200
      - path: /bar
        pathType: Prefix
        backend:
          service:
            name: service2
            port:
              number: 8080

  • 不同域名的服务

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: name-virtual-host-ingress
spec:
  rules:
  - host: foo.bar.com
    http:
      paths:
      - pathType: Prefix
        path: "/"
        backend:
          service:
            name: service1
            port:
              number: 80
  - host: bar.foo.com
    http:
      paths:
      - pathType: Prefix
        path: "/"
        backend:
          service:
            name: service2
            port:
              number: 80

  • 通过如下命令对 ingress 进行修改，修改保存(:wq)后会立刻生效

1
kubectl edit ingress web-ingress
